Figura 13-2

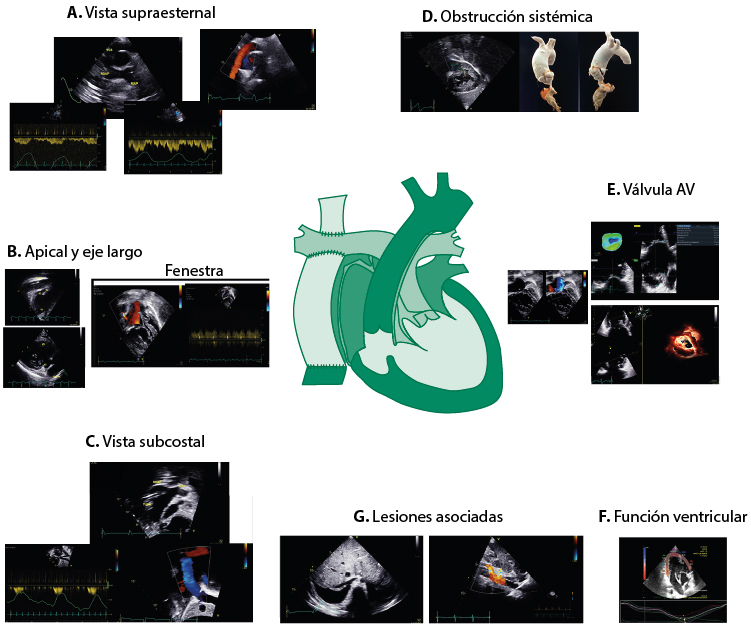

Figura 13-2. A. Vista supraesternal. Eje corto modificado para visualizar anastomosis de Glenn con Doppler color y flujo con Doppler pulsado respirofásico en ambas ramas pulmonares. Vista supraesternal. Eje largo modificado para visualizar anastomosis superior del tubo extracardiaco de Fontan.B. Vista apical para verificar la fenestración por Doppler color y espectral. Vista de dos cámaras y eje largo modificado para evaluar el tubo extracardiaco en su trayecto posterior. C. Vista subcostal. Ejes corto y largo para documentar anastomosis distal y proximal del tubo extracardiaco. D. Vista subcostal oblicua anterior derecha y reconstrucción tomográfica para documentar foramen (agujero) bulboventricular restrictivo.E. Evaluación de la válvula auriculoventricular (AV), por ECO 2D y 3D. F. Función ventricular avanzada. G. Vista subcostal que muestra derrame pleural. Vista subcostal. Eje largo en arteria mesentérica con Doppler color y espectral.
