Figura 32-3. Abordaje de ablación en paciente con cardiopatía chagásica y TV recurrente

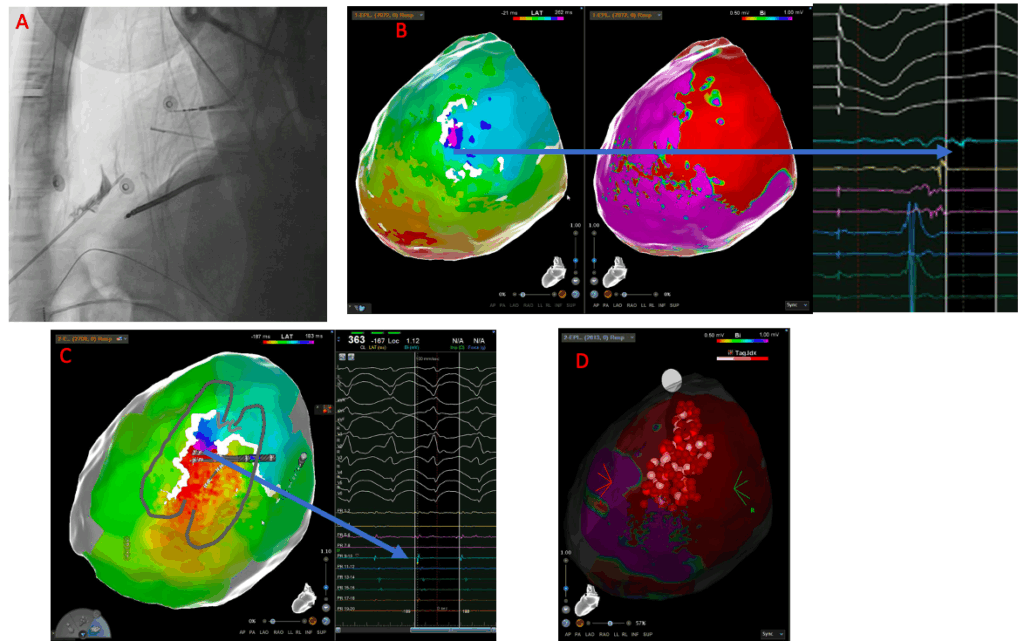

Figura 32-3. Abordaje de ablación en paciente con cardiopatía chagásica y TV recurrente. A. Punción pericárdica subxifoidea para mapeo epicárdico. B. A la izquierda, mapa epicárdico de activación durante estimulación desde el ápex del VD. Las áreas moradas y azules oscuras muestran zonas con electrogramas anormales y tardíos que indican conducción lenta (la flecha azul señala un electrograma de bajo voltaje y fragmentado posQRS). A la derecha, el mapa de voltaje muestra zonas rojas que representan tejido cicatrizal. C. Mapa de activación durante taquicardia que indica un circuito de reentrada en la misma localización que
el sustrato mapeado en ritmo estimulado, marcado en rojo/morado como zona crítica o istmo. D. Puntos rojos indican las lesiones de radiofrecuencia aplicada.
